蝶形弹簧式安全阀(A42Y-A62Y)
主要性能规范 Chief proprety and specification
Type Nominal pressure
PN(MPa)		  Test pressure Ps(MPa) Working pressure p(MPa) Working temperature 试验温度 Test
temperature
 Seal  Strength
A62Y-P54100V 10 11 15 10 540 常温
A62Y-P31112 11.2 12.4 16.8 11.2 318
A62Y-P55140V 14 15.4 21 14 555
A42Y-P55170V 17 18.7 25.5 17 555
A42Y-P5526V 2.6 2.9 3.9 2.6 555
A42Y-P4545 4.5 5 6.8 4.5 450
A42Y-P3326.5 2.7 3 4.1 2.7 330

主要零部件材料 Materials for main parts
零件名称 Name of part 阀体 Body 阀盖 Bonnet 阀杆 Stem 蝶形弹簧 Butterfly soring
A62Y-P54100 ZG15Cr1Mo1V ZG25  38CrMoA1A 60Si2MnA
A62Y-P31112V ZG25 I
A62Y-P55140V，A62Y-P55170V，A42Y-P5526V ZG15Cr1Mo1V 20Cr1Mo1V1
A42Y-P4545，A42Y-P3326.5 ZG25 I

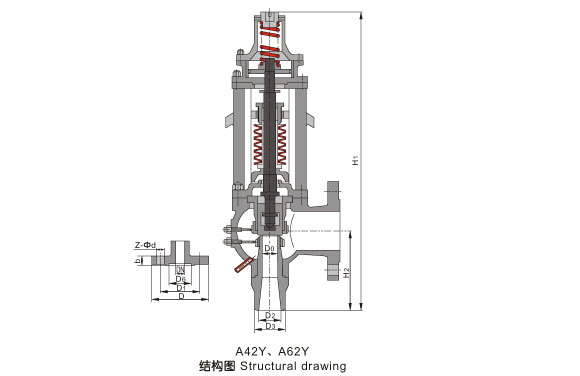

外形尺寸和连接尺寸 Dimensions(mm)
Type Diameter
DN(mm)		 Dimensions(mm)
Do D D1  D2  D3  D6  b Z- d H1  H2
A62Y-P54100V 70/80 70 - - 88 150 - - - 1,575 347
A62Y-P31112 70/80 70 - - 88 150 - - - 1,575 347
A62Y-P55140V 70/80 70 - - 89 170 - - - 1,644 375
A42Y-P55170V 75/100 75 - - 100 190 - - - 1,705 380
A42Y-P5526V 110/150 110 350 290 - - 204 46 12-34 2,067 480
A42Y-P4545 110/150 110 350 290 - - 204 46 12-34 2,070 480
A42Y-P3326.5 110/150 110 350 290 - - 204 46 12-34 2,067 480
