平行式安全回流阀(AHN42F)
用途 Purpose |
本阀门安装于液化石油气站罐泵出口的液相回流管道上,当泵前压力超过规定值时,阀门自动开启并起安全回流作用,保证设备和管路的安全运行。 |

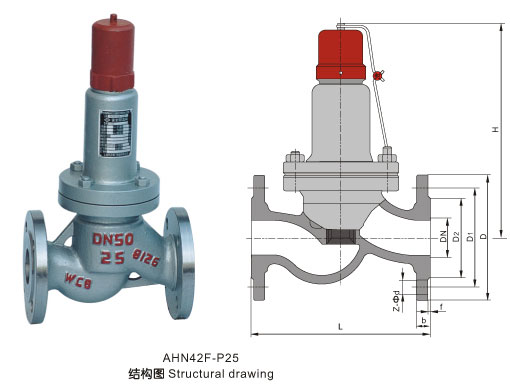

外形尺寸和连接尺寸 Dimensions (mm) |
Nominal diameter DN(mm) |
Dimension (mm) |
D |
D1 |
D2 |
b |
Z- d |
L |
H |
25 |
115 |
85 |
65 |
16 |
4-14 |
160 |
325 |
32 |
140 |
100 |
78 |
16 |
4-18 |
180 |
335 |
40 |
150 |
110 |
85 |
16 |
4-18 |
200 |
340 |
50 |
165 |
125 |
100 |
16 |
4-18 |
230 |
355 |
65 |
185 |
145 |
120 |
20 |
4-18 |
290 |
460 |
80 |
200 |
160 |
135 |
20 |
8-18 |
310 |
500 |
100 |
215 |
180 |
155 |
22 |
8-18 |
350 |
580 |
150 |
280 |
240 |
210 |
24 |
8-23 |
480 |
750 | |
