弹簧微启式外螺纹安全阀
所属系列：螺纹安全阀
检索关键字：弹簧微启式外螺纹安全阀
销售电话：021-69783866
图文传真：021-69783899
在线客服：点击这里给我发消息

感谢您向我们发出订单我们会在最短时间与您联系

A21F、A21H-C型安全阀适用于工作温度≤200℃的空气、氨、石油气……等介质的设备或管路上。A21W-P、R型安全阀适用于温度≤200℃有腐蚀性的气体或液体的设备或管路上，作为超压保护装置。KA21Y型适用于温度≤100℃的液化石油气等。
A21F-16C  A21H-16C  A21H-40  A21H-64  A21Y-100  A21H-160  A21W-16P  A21W-40P  A21F-40P  A21W-64P  A21W-100P  A21W-160P  KA21Y-16C  KA21Y-16P  A21Y-16R  A21Y-40R  A21Y-64R  A21Y-100R  A21Y-160R

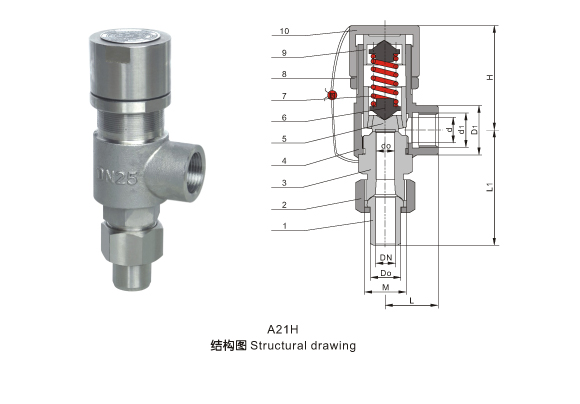

主要零部件材料 Explanation of materials for main parts
NO. 零件名称 A21H-C/A21F  KA21Y-C Materials A21W-P/A21F-P  KA21Y-P Materials A21Y-R    Materials
1    管接头 20 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
2  管接头螺母 35 2Cr13 1Cr18Ni9Ti
3   阀座 35 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
4   阀体 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
5   阀瓣 2Cr13/2Cr13+PTFE 1Cr18Ni9Ti/1Cr18nI9Ti+PTFE 1Cr18Ni12Mo2Ti
6   弹簧座 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
7   弹簧 50CrVA 50CrVA Coated Teflon 50CrVA Coated Teflon
8  锁紧螺母 Q235-A 2Cr13 1Cr18Ni9Ti
9  弹簧导向垫 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
10  调节螺母 Q235-A 2Cr13 1Cr18Ni12Mo2Ti
　  密封面材料 "Y" Co Depositing stellite, "H" D507 Depositing D507, "W" body
外形尺寸和连接尺寸 Dimensions (mm)
Type (DN)
Nominal diameter		 do d Do M d1 D1 L L1 H
KA21Y-16C A21H-16C A21H-40
A21W-16P A21W-40P KA21Y-16P		 15 12 15 20 M27    1.5 G1/2" 30 35 76 66
20 16 20 25 M33    1.5 G3/4" 34 40 87 68
25 18 25 31 M39    1.5 G1" 40 50 100 105
A21Y-64
A21Y-64P A21Y-100
A21Y-100P		 15 10 15 25 M39    1.5 G1" 44 50 100 66
20 10 20 31 M39    1.5 G1" 44 50 100 68
25 12 25 31 M39    1.5 G1" 44 50 100 105
A21W-160
/160P		 15 8 20 / M24    2 G1" 44 50 100 261
20 8 25 / M33    2 G1" 44 50 100 261
25 8 28 / M36    2 G1" 44 50 100 285
